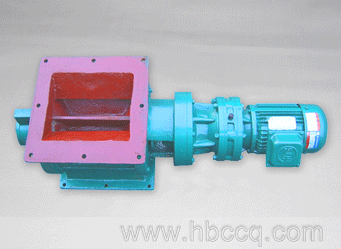

星型卸料器 A型

发布日期:6/5/2016 10:40:16 PM    关键字:卸灰阀,星型卸灰阀    点击:27次

YJD系列卸料装置,又名电动卸灰阀(星型卸料器),它由电机、齿差行星减速器(X)或针纶摆线减速机(Z)与转龙式卸料器三部分组成。共有两个系列,60种规格。进出口法兰方形的为A型,圆形的为B型。

星型卸料器(星型卸灰阀)是粉体工程专上的储存、给料、定量供料、气流输送和除尘设备系统中排灰的主要设备,袋式除尘器及旋风除尘器出口都配有星型卸料器(或星型卸灰阀),将除尘器灰斗中粉尘及时排出又保证除尘系统的密闭。此卸料器适用于粉状物和颗粒状物料,为环保、冶金、化工 、粮食、食品、等工业部门广泛应用。

星型卸料器阀体和叶轮可用钢板焊制,也可铸造。采用铸种造结构叶片耐磨性好,叶片与传动轴钢型连接结构紧凑工作可靠,轻便节能。

工作原理:星型卸料器工作时,粉尘靠重力落入,充满上面和侧面的星形叶片空格。叶片转子由电动机通过减速机转动轴带动,叶轮转到下部粉尘靠自重卸下。这种卸尘器一般都安装在除尘器灰斗下部,为保证连接处的严密不漏风,在回转卸料器的上部应经常保持(储存)一定高度的粉尘。因为叶轮转动时,卸完粉尘后叶轮转上的那一面经常是没有粉尘的,所以容易使空气漏入。为了保持一定高度的灰柱,而且不致卸空,最好在灰斗内装设料位信号设施,并与卸尘阀的电动机建立连锁。

本机特点:

1、结构紧凑,造型美观,使用方便。

2、运转平稳,噪音低。

3、由于轴承、齿箱离开壳体一段距离,对于高温、润滑都有较大改善。

4、本厂也可按用户要求设计制造。(支架联轴器皮带链条传动)。

5、本产品采用00号减速机专用润滑脂,请定期检查,加油。

A型外形安装尺寸表 (mm)
型号 A B C E F M H h n-φ
YJD02型 240 200 150 650 420 122.5 225 12 8-9
YJD04型 260 230 180 758 526 140 280 15 8-11
YJD06型 280 250 200 778 536 150 300 15 8-11
YJD08型 300 270 220 798 546 160 320 18 8-11
YJD10型 320 290 240 880 628 170 340 18 8-13
YJD12型 340 310 260 900 638 180 360 18 8-13
YJD14型 360 330 280 920 648 190 380 20 8-17
YJD16型 380 350 300 960 678 200 400 20 8-17
YJD18型 400 370 320 980 688 220 440 22 8-17
YJD20型 420 390 340 1000 698 230 460 22 8-17
YJD26型 480 450 400 1150 740 260 520 24 8-17
YJD30型 600 520 440 1190 755 300 600 24 12-17

星型卸料器技术参数

型号

数据

名称

YJD

2

YJD

4

YJD

6

YJD

8

YJD

10

YJD

12

YJD

14

YJD

16

YJD

18

YJD

20

YJD

26

YJD

30

卸料量 L/r 2 4 6 8 10 12 14 16 18 20 26 30
r/min Z型 33 也可按用户要求订作
工作温度℃ T≤80℃
物料 粉状,颗粒状


型号 Y801-4 Y802-4 Y90S-4 Y90L-4 Y100
L1-4
Y100
L1-4
KW 0.55 0.75 1.1 1.5 2.2 3
r/min 1390 1400 1430
重量 53 71 86 101 121 141 161 181 191 221 251 301
