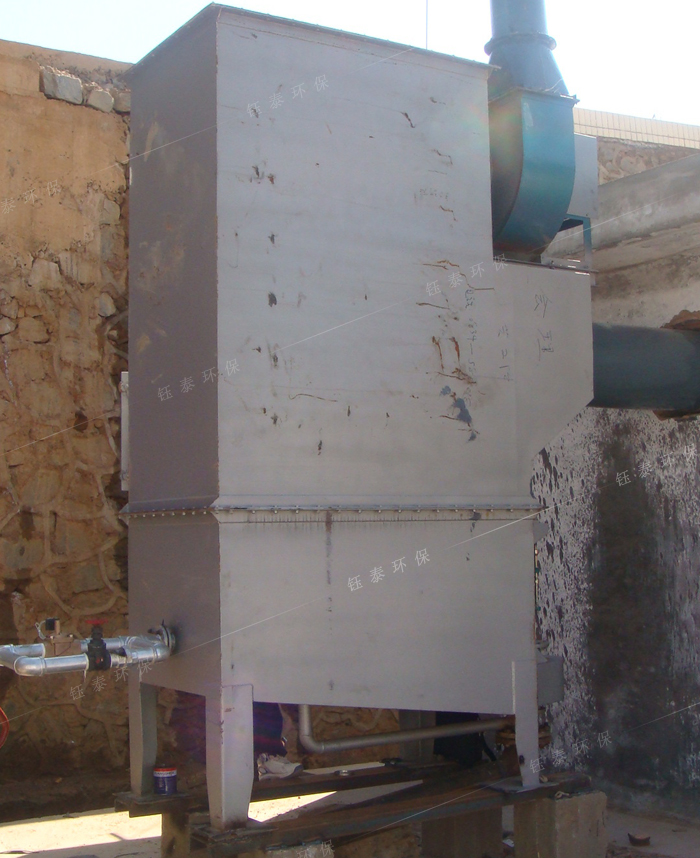

多管冲击式除尘器

多管冲击式除尘器常见故障及处理措施：

1.1除尘器排污阀异常

　　1.1.1排污阀关闭异常

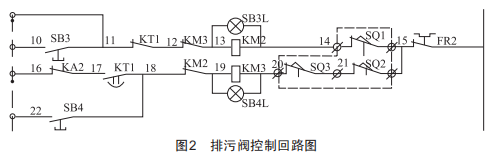

　　(1）关限位误动。控制箱切手动,排污阀控制回路如图2所示,图中10～22为接线端子编号,sB4是排污阀关按钮,按下sB4如果电机二次回路无反应,先检查s02(内限位）和s03(外限位）是否发生误动,当任何一个限位发生误动,排污阀关闭无反应。此时应该检查出现异常的限位开关,对其进行处理或更换。

　　(2）回路元器件损坏。如图2所示,按下sB4按钮,限位正常,关排污阀无反应,需要查看热偶FR2是否动作,或查看接触器KM3是否缺相及节点损坏。热偶动作需要复位,并检查阀杆是否卡涩及超过行程,结合实际问题进行处理。

　　(3）电机故障。按下sB4后,FR2出口正常带电,电机无反应,此时需要检查电机相关问题。

　　1.1.2线圈损坏

　　对电机口线圈进行检查,如果三相对地测量绝缘存在绝缘过低情况,则三相之间阻值不平衡,需将其拆卸出厂检修。

　　1.1.3轴承卡涩

　　测量线圈无异常之后,需要对轴承进行检查,对电机进行手动转动,如果明显吃力则说明轴承卡涩,需要更换轴承。

　　1.1.4排污阀漏水

　　(1）盘根压盖密封不严。当盘根处出现压盖密封不严造成漏水现象,需要检查密封垫片,检查压盖螺栓是否松动及锈蚀,结合实际问题进行处理。

　　(2）排污阀阀杆卡涩。若限位正常,需要检查排污阀阀杆,如果对排污阀进行关操作,限位触杆不能触碰到限位,排污阀不动,且有足够的行程,触动热偶故障。此种现象主要是阀杆卡涩,需要对阀体进行解体,对盘根进行冲洗,对阀杆进行除锈等。

1.2除尘器水箱漫水

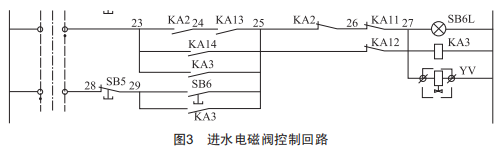

　　进水电磁阀控制回路如图3所示,图中23～29为接线端子编号,除尘器上水流程是电磁阀YV打开,水位到达备用水位时,触发KA11动作,KA11的常闭节点断开,电磁阀失电,停止注水。导致水箱漫水的原因主要有以下几种:

1.2.1备用水位计信号异常

　　当备用水位计探头结垢或线路开路,水位达到备用水位时,信号灯不亮,进水电磁阀保持打开状态,继续注水,最终从溢流孔留出,水箱漫水。因此,应及时清理备用水位计探头处的污垢。

1.2.2进水电磁阀卡涩

　　当水位达到备用水位,联锁电磁阀停运,但因电磁阀卡涩,阀体保持打开状态,水箱继续进水,最终从溢流孔留出,水箱漫水。此时需清理或更换电磁阀。

1.3程控状态时排污阀频繁动作

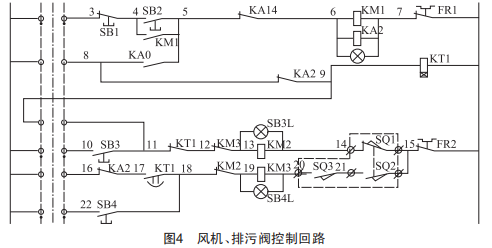

　　风机、排污阀控制回路如图4所示,图中3～22为接线端子编号,KA14为基本水位继电器常闭节点,除尘器长时间处于停运状态并且排污阀存在漏水现象,水箱内部大部分水流失。远程启动风机时,负压对水箱水位造成波动,使基本水位信号消失,KA14断开,风机停运联锁排污阀打开,同时进水电磁阀动作,KT1计时时间到后排污阀关闭。关闭到位,进水电磁阀保持进水,基本水位信号亮起,KA14闭合,风机启动,造成基本水位信号消失。之后不断循环以上步骤,浪费大量水源及影响设备正常运行,需要及时对排污阀漏水问题进行处理。

1.4风机出口管喷粉

　　含尘气体中的煤粉未被全部吸收,随空气从风机出口排出,造成喷粉现象。

1.4.1水箱内煤泥过多或有杂物

　　设备长时间运行,会使冲洗水喷嘴堵塞,排污阀处卡有异物等,造成排污困难,内部煤泥越积越多,影响除尘效果,造成喷粉。因此,需要定期对除尘器水箱内部进行冲洗,清理内部杂物等。

1.4.2管道部件锈蚀

　　由于部分除尘器安装在环境比较潮湿的地方,长期工作后设备会被腐蚀,主要腐蚀位置有入口风管与导料槽及除尘器本体连接喇叭口处、箱体、内部分配送风管等。这些部分经过长期磨损及腐蚀,导致局部破损,严重影响了除尘器的除尘效率。因此,需不断加强巡视,及时更换锈蚀部件,通过技改提高防腐能力,除尘器箱体、内部分配送风管采用不锈钢制作,将除尘器安装到潮湿度较低的地方等。

　　总而言之，除尘器是一种通用设备,需要对其经常进行维护保养,除尘器的使用、维护、保养经验需要通过日常工作逐渐积累。由于本文篇幅有限,不再将所有常见故障内容一一赘述,希望能够为使用除尘器的相关用户提供一定的帮助。
