智能化无尘装车伸缩溜筒

智能化无尘装车伸缩溜筒

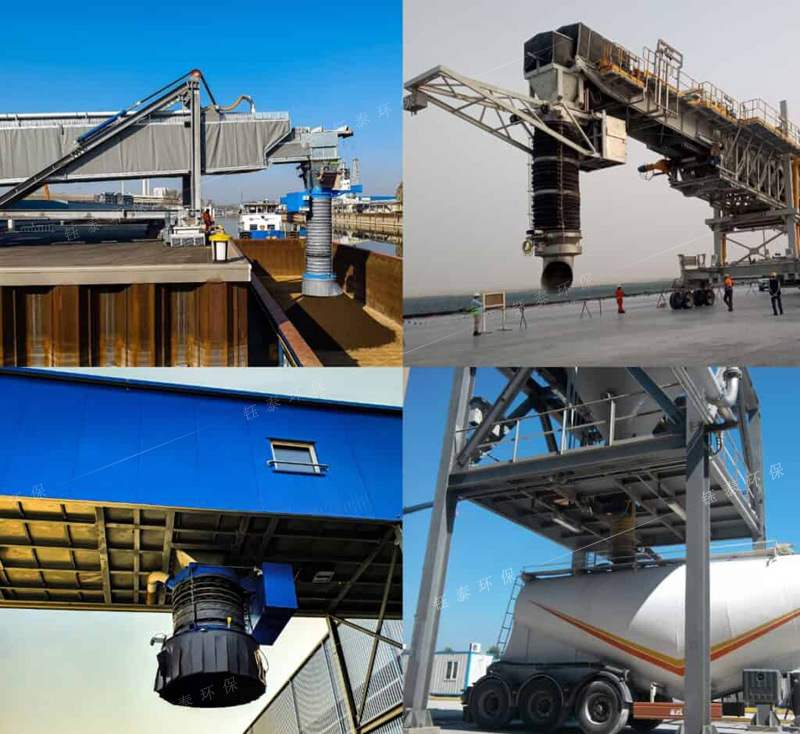

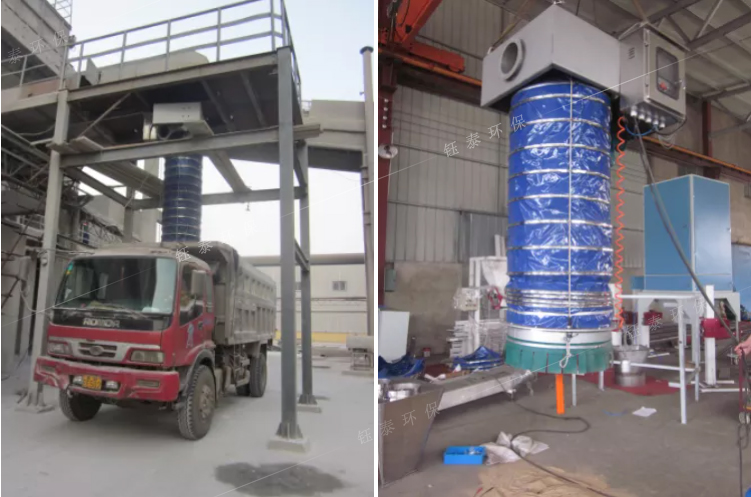

　　一键开启自动装车，粉尘无外溢是智能化无尘装车伸缩溜筒的亮点，为了使无尘装车伸缩溜筒具有除尘功能，关键是在溜筒出口处布置吸尘点。无尘装车溜筒的主体由多节溜管采用吊带式紧固连接构成，溜筒外部安装由钢圈支撑的帆布防尘罩，溜筒外壁与溜筒外部的防尘罩之间的通道形成吸尘腔。溜筒出口处安装由多层帆布裙构成的吸尘罩。吸尘气流通过除尘管网与布置在附近的除尘器相连接，形成无尘装车机独立的除尘系统。新型溜筒是针对无尘装车系统作的实际工况而设计的，有效解决垂直可伸缩溜管在出口处布置负压吸尘点的技术和工艺难题。

无尘装车伸缩溜筒的结构

　　智能化无尘装车溜筒由内外两层构成：内层为由多节嵌套式溜管组成的溜筒主体；外层为用钢圈骨架支撑的防尘罩。内层各节溜管采用钢链连接。各节溜管互相搭接嵌套，溜管依靠管体上的滑动导槽实现定向滑动，在驱动电机卷动钢丝绳的提升作用下实现溜筒竖直升降、伸缩。

无尘装车伸缩溜筒外设负压吸尘通道及吸尘罩

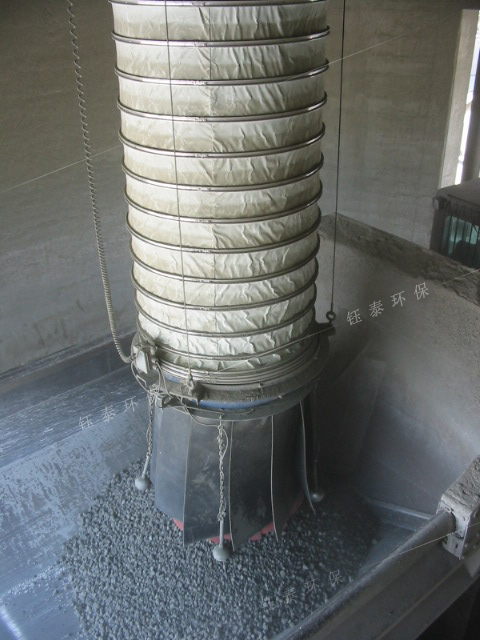

　　溜筒外部是用钢圈骨架支撑的防尘罩，装车机在工作时，使物料与溜筒出料口之间形成相对密闭的空间，形成吸尘点。溜筒出口处的吸尘点、溜筒吸尘腔、臂架除尘管网和除尘器等构成装车机独立的除尘系统。在除尘器离心风机的驱动下，在溜筒出口处的吸尘点形成足够的空气流量和负压，实现负压吸尘的目的。

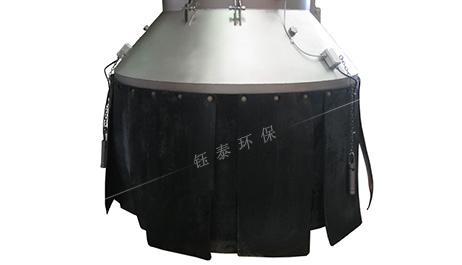

　　溜筒出口处的吸尘罩为多层结构，内层为由皮带胶组成的耐磨性能好、有一定相对硬度且具柔性的围裙。皮带胶围裙主要用于缓解高速物料带来的冲击，缓冲高速气流带来的粉尘急速扩散。吸尘罩的皮带胶围裙也起支撑作用，可以避免由于负压作用，外层帆布裙被吸扁，碰到料位检测装置导致误报信号或者在溜筒出料口干扰物料流动。吸尘罩外层为双重帆布围裙，帆布裙的内层长度需比皮带胶围裙大，需完全罩住皮带胶围裙。帆布裙外层比内层略大，需覆盖住溜筒出口处的物料。双重结构主要用于控制粉尘外扬及外部风力作用将粉尘扬起扩散。整个吸尘罩在物料面和溜筒出口间构成一个相对密闭的空间，防止粉尘外溢。

溜筒料位感应装置及自动伸缩控制

　　在溜筒出口处对称安装料位感应装置，控制溜筒出口与物料面的距离，依靠安装在装车机平台的电机驱动卷筒拉放钢丝绳，从而实现溜筒的升降。所有控制回路采用双回路结构，确保控制的稳定性。编写装车机的PLC控制程序，实现自动控制溜筒的升降。
