皮带输送机卸料溜管

　　建材行业的砂石料皮带输送机卸料端的扬尘问题普遍存在，由于石料从高处的皮带直接落在地上，其落差有3-5米高，有的甚至达到10米高，石料下落的过程中被风吹的满天飞，不仅造成严重的环境污染，而且造成物料的浪费。

　　皮带输送机卸料溜管扬尘控制工作流程

　　石料垂直降落至地面，由于在石料摩擦、撞击、高速流动和气流动力等作用下，溜筒出料口粉尘急速扩散，形成皮带输送机的主要扬尘。扬尘在溜筒出料口的多层结构吸尘罩内得到相对密闭的控制。在除尘器风机强大吸力形成的负压作用下，粉尘受定向气流引导，沿溜筒的吸尘腔往上流动。扬尘通过溜筒吸尘腔、臂架除尘风管，最后进入安装在附近的滤袋式脉冲除尘器。除尘器将含尘空气过滤后，排放出干净的达标空气。粉尘集结在滤袋上。除尘器脉冲高压清扫空气将滤袋上的粉尘吹落至除尘器的灰室。灰室中的集灰经闭风器等连续卸灰装置，连续排灰至独立集灰装置或返回皮带输送机上。

　　溜筒随着石料堆的升高，通过料位感应装置及伸缩溜筒的自动升降机构，自动调节升降，从而保持溜筒出料口与石料之间的间距。控制出料口吸尘罩内相对密闭空间的大小，确保吸尘罩内负压及空气流量满足设计要求。通过上述粉尘控制及净化过程，新型溜筒实现选矿、建材企业石料卸料过程扬尘的处理及控制。

　　具有除尘功能卸料溜筒的优点

　　具有除尘功能的卸料溜筒采用吊带式结构，使各节溜筒间有一定的上下左右4个方向的自由度，减少传统钢性套管间依靠法兰导向连接容易卡滞变形且故障率高的缺陷，也可降低由于溜筒及其帆布围裙贴近物料，在风大的时候可能引起溜筒变形的故障率。

　　带除尘功能的皮带输送机卸料溜筒工作性能稳定，扬尘控制良好，扬尘收集率达90%以上。选矿企业生产过程中的粉尘排放符合环保要求，既减少环境污染，又保障作业人员的职业健康。未安装具有除尘功能溜筒的企业见图1，安装具有除尘功能溜筒的输送机见图2。

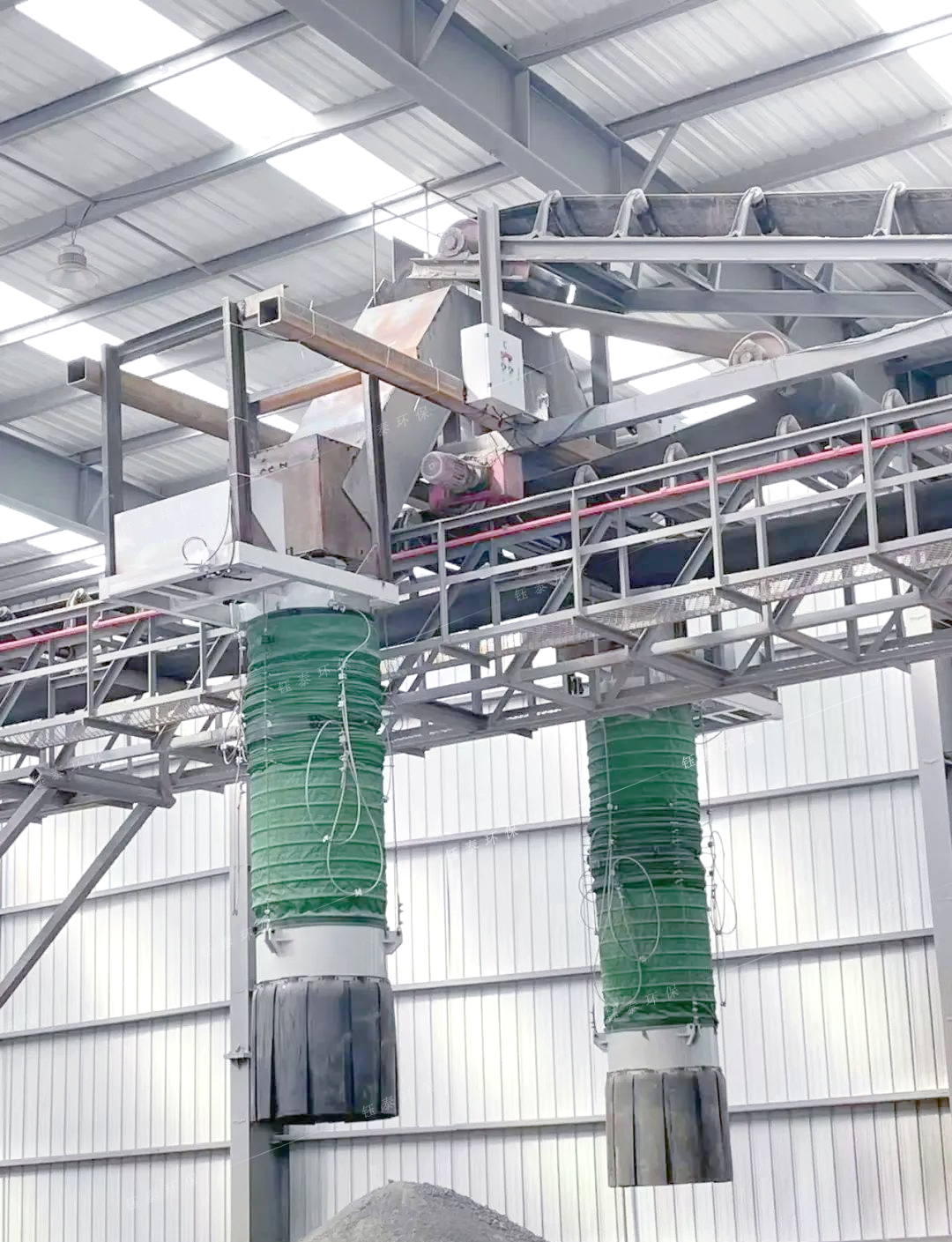

图2皮带机安装了伸缩溜筒
