PPC96-6气箱脉冲除尘器控制柜说明书

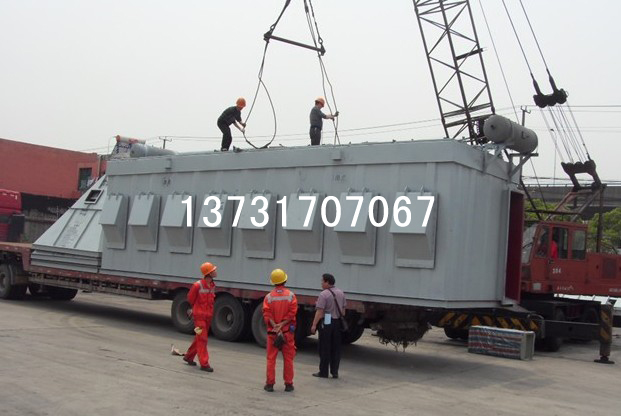

气箱脉冲布袋除尘器使用说明书及安装手册
一、工作原理
  气箱脉冲除尘器本体分隔成数个箱区,每箱有32、64、96、128等条袋子。并在每箱侧边出口管道上有一个气缸带动的提升阀。当除尘器过滤含尘气体一定时间后(或阻力达到预先设定值),清灰控制器就发出信号。第一个箱室的提升阀就开始关闭以切断过滤气流。然后这个箱的脉冲阀开启,以大于5kg/cm2的压缩空气冲入净气室,清除滤袋上的粉尘。当这个动作完成后(大约6~15秒时间),提升阀重新打开,使这个箱室重新进行过滤工作,并逐一按上述要求以至全部清灰完毕。气箱式脉冲布袋除尘器,是采用分箱式清灰的,清灰时,逐箱隔离、轮换进行。各除尘室的脉冲喷吹宽度和清灰周期,由清灰程序控制器自动连续进行,从而保证了压缩空气清灰的效果。整个箱体设计利用了进口和出口总管结构,灰斗可延伸到进口总管下。使进入的含尘烟气直接进入已扩大的灰斗内达到预收尘的效果,且能去掉易出现堵塞的水平直管。所以气箱脉冲布袋除尘器不仅能处理一般浓度的含尘气体,且能处理达1300g/m3的高浓度含尘气体。
  该除尘器,由于采用整箱大脉冲阀2寸半(英寸)反吹喷射清灰,换袋时,打开顶部盖子,直接抽出滤袋即可,维护简单方便

二、构造
  本设备时外滤式布袋除尘器,其本体为全钢结构,它由上部箱体、袋室、排灰装置及脉冲喷吹控制系统组成:
  1.上部箱体:即净气室,包括换袋检修门。根据规格不同,箱体内分若干个室,相互之间用钢板隔开,互不透气。每个室均设有一个提升阀,以切断过滤烟气,实行离线清灰。
  2.袋室:即过滤室,包括花板、滤袋组件、含尘气体进出口。煤磨型还包括防爆门。
  3.排灰装置:包括排灰阀、灰斗。
  4.脉冲喷吹清灰控制系统:包括脉冲阀、电磁阀、气缸组件及空气管路。
三、设备安装
  1.安装前必须仔细阅读说明书及所提供的技术资料,严格按要求进行安装、检验和验收。
  2.设备各法兰连接密封处,均加密封垫,并均匀拧紧螺栓、箱体、袋室灰斗、管路所有焊缝不得有焊渣、气孔等影响密封性的缺陷。各检修门连接处严禁漏风。整个除尘器设备系统要保证其密封性,漏风率小于3.5%。
  3.除尘器箱体、气路及喷吹系统安装前应事先清除焊渣、焊瘤等杂物。
  4.所有外购件须在检验合格后方可安装,各机械传动部件须动作灵活。
  5.滤袋应O后安装。在搬运和安装过程中要特别小心,防止除尘滤袋与硬物或尖角物相碰,严禁踩袋、重压,以防滤袋破裂影响除尘效果。安装滤袋的方法是:先将滤袋由箱体花瓣空中放入袋室,然后将袋口上部的弹簧涨圈捏成凹型,放入花板中。再使弹簧涨圈复原,并紧压在花板孔周围。安装袋笼时应严格检查,必须保证各袋笼无毛刺、无变形方可安装。袋笼从袋口轻轻地垂直插入,直到袋笼上部的护盖确定压紧在花板上为止。而且O每装一个滤袋就装一个袋笼,以防踩坏滤袋。煤磨型除尘器的袋笼装好之后,还应安装压板,使防静电滤袋、袋笼及花板三者紧密接触。
四、调试
(一)、调试前装备工作
  1、清除除尘器箱体、排灰阀内的杂物,检查各传动零部件是否灵活并注入相应的润滑油。
  2、将电磁阀从进气口至排气口按顺序编号、并与PLC控制仪相应接头连接。
  3、检查电器控制系统是否正确,电器元件是否可靠。
  4、特别注意检查气缸、电磁阀安装是否正确。
  5、检查气源供气情况,并用压缩空气清扫压气管路系统。
(二)、试车
全部检查完后方可按如下程序调试试车:
  1.接通压缩空气,检查压缩空气各管道接头、气源三联件、气缸、脉冲阀等气动元件安装是否密封;检查并调整提升阀,使阀板密封,然后操控电控装置的开关,并向电磁阀输入动作信号,检查各气动元件是否正常。
  2.启动排灰装置,检查是否合乎动作要求。
  3.空载下,启动引风机,缓缓打开引风机调节阀,使其达到工艺通风要求,并观察设备运行情况,并逐室检查脉冲清灰效果。
  4.除尘器开始带尘运行时,先不要开启清灰装置,应使灰尘慢慢积累在滤袋表面上,运行一段时间后,再开动清灰装置,以利于滤袋外表面建立原始过滤粉尘层,然后进行反复试验,以确定设备运行在O佳状态时所需的清灰周期(定阻式不必设定清灰周期),然后将此控制程序固定在微机内。
五、维护、检修
  (1)设备运行中,应设专人进行管理,并做好运行记录。
  (2)管理人员应熟悉除尘器的原理、性能、使用条件,并掌握运行参数的调整和设备维修方法。
  (3)减速机、清灰装置等机械运动部件应按规定注油和换油,发现有不正常现象应及时排除。
  (4)储气罐、气源三联件中的滤气器应每班排污一次,油污器应检查存油情况,及时加油。
  (5)电磁脉冲阀如发生故障,应及时排除,如内部有杂物、水分等异物,应进行清理,膜片损坏应及时更换。
  (6)定时检查气缸及各法兰情况,如发现漏气,应及时跟换密封圈。
  (7)换袋检修门上的密封条如有损坏和老化,应及时更换。
  (8)定期测定工艺参数,如烟气量、温度、浓度等,发现异常,应查找原因并及时处理。
  (9)定期检查气路系统、排灰系统工作情况,发现异常应及时排除。
  (10)开机时,应先接通压缩空气至储气罐,接通控制电源,启动排灰装置,如果系统中还有其他设备,应按工艺要求联锁控制。
  (11)停机时,在工艺系统停止之后,应保持除尘器和引风机继续工作一段时间(20-30分钟),以除去设备内的潮气和粉尘。同时在除尘器停止工作时,必须反复对除尘器进行清灰、卸灰操作(可用手动清灰)将滤袋上的粉尘除掉,以防止受潮气影响而糊袋子。
  (12)停机时,不必切断压缩气源,尤其在风机工作时,必须向提升阀气缸提供压缩空气,以保证提升阀处于正常开启状态。
  (13)除尘器在正常工作时,排灰卸灰装置不能停止工作。
2、可能发生的故障及排除办法
(1)运行阻力大
  原因可能是:①结露糊袋子;②脉冲阀不工作;③脉冲阀工作时提升阀未关闭或关闭不严;④压缩空气压力太低;⑤一个或多个提升阀处关闭状态。
  排除方法:①堵塞漏风,提高烟气温度加强通风;②清理或更换;③检查提升阀和清灰控制器;④检查气路系统及空气压缩机。
(2)运行阻力小
  原因可能是:①工艺系统不工作;②滤袋破损;③测压装置失灵。
  排除方法:①恢复工作;②此时可见排放浓度增加,应跟换或修补滤袋;③跟换或修理测压装置。
(3)脉冲阀不工作
  原因是:①电源断电或清灰控制器失灵;②脉冲阀内有杂物;③电磁阀绕线烧坏;④压缩空气压力太低;⑤膜片破损。
(4)提升阀不工作
  原因及排除方法同脉冲阀。
(5)滤袋的修理和更换
  一般情况下,滤袋在使用年限内是逐渐磨损的,引起磨损的主要原因是粉尘的磨蚀,高温引起的滤袋变质和化学物质的腐蚀。
  除尘器不能使用破损的滤袋进行工作,否则会加速除尘器的报废。当个别滤袋发生小面积破损时,可用旧的滤袋或同样材料的新滤布将破洞补上使用。
  当有较多滤袋破损时,应进行全部更换(当滤料长期工作后,滤料层内积聚的微粉尘使其透气性降低,而影响系统风量时,虽未破损,也应进行全部更换),更换滤袋O在除尘器停止工作时进行。此时应将清灰控制器关闭,打开顶部的换袋检修门,便可拆卸滤袋。安装新滤袋前,应将花板孔上的粉尘清理干净,安装滤袋,滤笼的方法见第三节“设备安装”。
  如更换滤袋时,除尘器不能停止工作,则应将各个室分别进行离线控制,然后分室进行更换滤袋,被隔离的室,应使提升阀处于关闭状态,同时脉冲阀不工作(为保险起见,可将脉冲阀电源切断)。在拆装滤袋时因袋口有小量负压,应特别小心不要使袋子掉入灰斗。
